掌握仪表接地规范：确保化工仪表精准运行

仪表接地规范展开，详细介绍了较新且常用的HG/T 20513 – 2014《仪表系统接地设计规范》，包括接地连线、分干线、干线、总干线的规格要求、连接方式、安装要求，以及多股线在接地中的优势、电缆屏蔽层接地的相关问题，还提及了其他规范对仪表接地的规定。

在仪表系统中，接地规范至关重要。目前，较新且被广泛应用的标准是HG/T 20513 – 2014《仪表系统接地设计规范》。该规范主要适用于化工行业仪表及自动控制系统工程的接地系统设计，接下来为您详细介绍其主要内容。

规格要求

• 接地连线

  接地连线一般选用1mm² – 2.5mm²的规格，这种规格适用于室内安装的单台仪表等的接地连接。它能够为单台仪表提供稳定的接地通路，保障仪表的正常运行。

• 接地分干线

  接地分干线通常采用4mm² – 16mm²的规格，其作用是连接多个仪表或现场仪表与接地汇总板等之间的接地线路。它将多个仪表的接地需求集中起来，统一进行接地处理。

• 接地干线

  接地干线一般为10mm² – 25mm²，其主要功能是将接地分干线汇总后连接到接地总干线或接地体等。它在整个接地系统中起到承上启下的作用，确保接地电流的顺畅传输。

• 接地总干线

  接地总干线一般为16mm² – 50mm²，作为整个仪表接地系统与接地体连接的主要线路，它承担着将整个系统的接地电流引入接地体的重要任务。

连接与安装要求

连接方式

接地支线与仪表和接地汇流排通常采用螺栓连接，这种连接方式便于安装和拆卸，同时能够保证连接的稳定性；接地分干线与接地汇流排和公用连接板可采用焊接或螺栓连接，具体选择可根据实际情况而定；接地分干线、接地总干线与接地体的连接一般为焊接，焊接能够提供更可靠的电气连接，确保接地系统的稳定性。

安装要求

所有接地连接线在接到接地汇流排前均应良好绝缘，以防止电流泄漏和干扰；接地汇流排、接地汇总板、总接地板应用绝缘支架固定，这样可以避免接地系统与其他金属部件发生电气接触，保证接地系统的独立性和稳定性。

多股线在接地中的优势

提高接地可靠性

多股线中的每一股铜丝都能分担电流，即使其中某一股出现局部断裂或接触不良的情况，其他股仍能继续导通电流，从而保证接地系统的连续性和可靠性。这有效防止了因接地中断而导致的仪表故障、设备损坏甚至人员安全事故的发生。

降低信号干扰

良好的接地是抑制电磁干扰的重要措施。多股线的结构特点使其在传输接地电流时能够更好地平衡和分散电流，减少电流波动和电磁辐射，从而降低对仪表信号的干扰，提高仪表测量和控制的精度。

仪表电缆屏蔽层接地

电缆屏蔽层是否接地

基本结论是电缆屏蔽层需要接地。接地的目的是释放环境电磁场在金属电缆芯导体上产生的感应电。如果不接地，环境电磁场产生的感应电轻则造成信号干扰，影响仪表信号的准确性，甚至导致仪表无法正常使用；重则感应电压、电流可能烧毁仪表，例如雷电感应产生的大电涌。

电缆屏蔽层属于何种接地

从屏蔽层接地的功能来说，它既不是信号传输回路中的一个环节，又不属于危及人身安全、环境安全的一个因素，仅仅是释放感应电。因此它不绝对归属工作接地还是保护接地。但是，仪表接地分为工作接地和保护接地，电缆屏蔽层接地需要从中选择一种。选择原则是：一是要有最佳的释放路径；二是要最大程度地减少对仪表信号的影响。

电缆屏蔽层如何接地

内屏蔽

内屏蔽应采用单点接地，以防止多点接地因地电位差形成屏蔽层内电流流动，对信号造成干扰。单点接地包括分段单点和连续单点。对于分段单点，若两端都在现场，只能在现场单点接地；对于连续单点，一端在现场，另一端在控制室，宜在控制室侧接地，因为相比现场，控制室接地条件更好，且在控制室侧宜接至工作接地，这样更稳定可靠。单层屏蔽相当于内屏蔽。

外屏蔽

外屏蔽宜多点接地，以便快速释放感应电。多点接地应采用分段就近接地的方式。外屏蔽承载外界电磁场产生的主要感应电，且需要多点接地，因此宜接保护接地。

接地连接方式

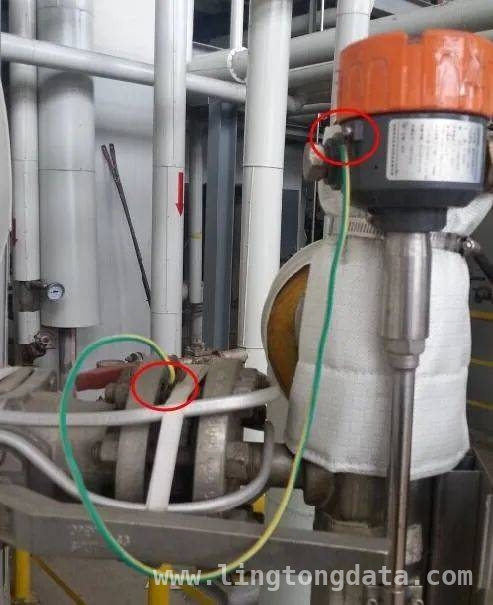

• 个别现场仪表、电缆接线盒等的保护接地连接，可就近接至已接地的金属构件或金属管道，但不得接至输送可燃性物质的金属管道。利用这些设施作接地连接时，应保证其接地的连续性和可靠性，且应满足仪表系统接地电阻的要求。
• 仪表盘、仪表柜、控制柜上需要接地的仪表，应连接到接地端子或接地汇流排。接地汇流排可采用25mm×6mm铜条制作，应设置绝缘支架支撑。
• 仪表盘、仪表柜、控制柜内的接地端子或接地汇流排，经各自的接地分干线连接至接地连接板，再由接地总干线与接地体连接。各汇流排、分干线应彼此绝缘。
• 接地连接板应采用铜板制作，且应采用绝缘支架固定。
• 接地支线的连接、接地分干线的连接、接地总干线与接地连接板之间的连接，应设置铜制接线片，并采用铜制紧固件固定。
• 各类接地连线中，严禁接入开关或熔断器。
• 仪表系统接地点的位置，应有明显的标志，接地连线应为绿色。

此外，SH/T 3081等规范也对仪表接地作出了一些规定。例如在非爆炸危险环境中，低于36V供电的现场仪表金属外壳，在无特殊情况且不接触高电压设备时，可不实施保护接地，但如果可能接触高电压设备，则必须进行保护接地；在爆炸危险环境里，非本质安全系统的现场仪表金属外壳应严格实施保护接地。

本文全面介绍了仪表接地规范，涵盖了HG/T 20513 – 2014标准中的规格要求、连接与安装方式、多股线优势、电缆屏蔽层接地等内容，还提及了其他规范的相关规定。遵循这些接地规范对于保障仪表系统的稳定运行、提高测量和控制精度、防止设备故障和人员安全事故具有重要意义。
